Proiectare de circuite

Utilizând design încorporat ARM, metoda CAN internă, controlul temperaturii utilizează mecanismul de feedback de frecvență înaltă de 1700 de ori / secundă pentru o precizie mai mare a controlului

Afișaj

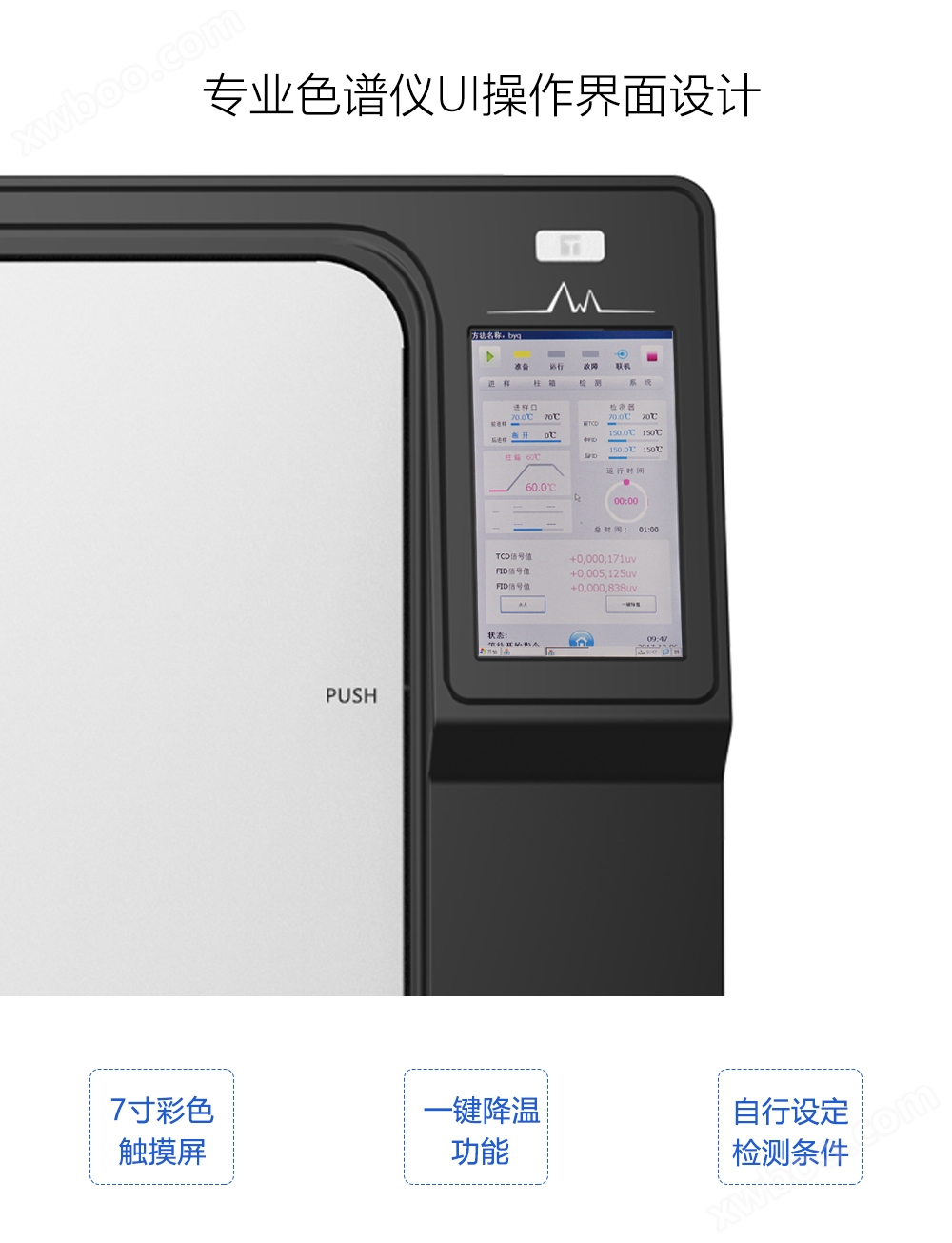

Ecran tactil color de 7 inch, comutator în chineză și engleză, conversație umană inteligentă

Intrarea probei

Disponibil cu 3 probe (introducere de probe umplută, introducere de capiluri de flux diferențiat/fără flux diferențiat)

Detector

Opțional cu 4 detectoare (FID, TCD, FPD, ECD, NPD, PID, etc.)

Dispozitiv de probă auxiliar

Opțional cu supapă de probă, probă goală, probă de analiză termică, probă automată etc.

Software de cromatografie

Tetchrom ® Stația de lucru de cromatografie de rețea cu control complet, poate obține automat IP-ul cromatometrului, adresa MAC și poate realiza autodiagnosticarea rețelei, rețeaua instrumentelor poate realiza actualizarea de la distanță a software-ului, actualizarea firmware-ului cu un singur clic și alte funcții

Metod de conexiune

Conexiune la portul de rețea și opțiune simultană de ieșire analogică, cum ar fi 485, prin intermediul protocolului MUDBAS (TCP / IP) pentru comunicarea rapidă DCS și conexiunea instrumentelor online

Inteligență

Cu fișiere de metodă de pornire automată, auto-inspecție, după ce cromatometrul atinge condițiile de pornire, finalizarea automată a încălzirii, aprinderii, pregătirii, comutării automate a supapei, prelucrării mostrelor, postprocesării și încărcării rezultatelor datelor în DCS-ul specificat, poate realiza cu ușurință cerințele proiectului de monitorizare on-line

Depozitarea metodelor și secvența metodelor

În interiorul instrumentului este un card de memorie de mare capacitate 8G, care poate stoca metode cromatografice în cantități mari; Secvența de metode poate fi editată la dispoziție pentru a determina diferite proiecte sau pentru a realiza acțiuni precum închiderea automată după finalizarea testului, cu mai puține așteptări ineficiente manuale

Protecție împotriva întreruperii curentului

Instrumentul utilizează funcția de protecție împotriva întreruperii energiei electrice, salvează automat datele de setare instantaneu, apelul venit poate realiza încălzirea automată și aprinderea obișnuită de pregătire a instrumentelor

Automatizare

Suport pentru 8 evenimente externe, fiecare eveniment completează în mod independent setarea și executarea parametrilor necesari

Funcții rapide

Instrumentul are pregătirea rapidă cu un singur clic, răcirea cu un singur clic, funcționarea cu un singur clic și aprinderea cu un singur clic, pentru a economisi mult timpul de așteptare ineficient al clienților

Extindere

Design de intrare și ieșire cu mai mult de 4 căi zui pentru a realiza cu ușurință pornirea cromatografului sau pornirea evenimentelor externe prin intermediul dispozitivului extern, modul de ieșire: contact IO passiv sau ieșire 24V

Temperatura coloanei

Temperatura camerei de peste 5 ° C ~ 450 ° C (până la -50 ° C atunci când se utilizează CO2 lichid, azotul lichid până la -99 ° C)

Încălzire procedură

32 Nivelul 31 Platforma

Zui viteza de încălzire mare

250℃ / min

Precizie de reglare a temperaturii

0.1℃

Precizie de control al temperaturii

0.01℃

Stabilitate la temperatură

Fiecare schimbare a temperaturii înconjurătoare este de 1 ° C, iar schimbarea temperaturii stocului este mai mică de 0,01 ° C.

Viteza de răcire

De la 350 la 50 ℃ ≤8 min (temperatura camerei 25 ℃)

Protecție împotriva supratemperaturii

Activați funcția de protecție automată atunci când temperatura este prea ridicată

zui timp de funcționare mare

9999,99 minute

coloane de umplere unice / duble

Intrarea probei

Utilizare: pentru oțel inoxidabil / tetrafluor / sticlă cu diametrul exterior de 3mm / 4mm, de asemenea, poate fi utilizat pentru coloana capilară cu diametru mare, mai ales pentru determinarea componentei constante

Procedura: 7 puncte

Intervalul de reglare a presiunii: 0 ~ 150psi

Intervalul de setare a debitului: 0 ~ 200ml / min (când N2 este transportator), 0 ~ 1250ml / min (când H2, He este transportator)

Intervalul de setare a raportului de program: -400 ~ 400 ml / min

Funcția de corecție: menținerea fluxului de coloane în încălzirea încălzitorului de coloane

Diviziune/fără diviziune

Intrarea coloanei capilare

Utilizare: pentru eșantionarea coloanei de cromatografie capilară, mai ales pentru determinarea impurităților sporite

Caracteristici: echipat cu sistem complet automat de control electronic al fluxului AFC, cu funcții de compensare a temperaturii camerei și de compensare automată a mediului care suportă curent constant, presiune constantă, creșterea vitezei de flux a programului, creșterea tensiunii programului și impulsul de presiune, precum și funcții unice de control al vitezei lineare constante

Modul standard de economisire a gazelor pentru a economisi eficient consumul de gaze

Intervalul de reglare a presiunii: 0-1035 kPa (echivalent cu 0-150 psi)

Intervalul de setare a ratei de creștere a presiunii: -400 ~ 400 KPa / min

Procedura de presiune: 7 etape

Intervalul de setare a raportului de distragere: 0 ~ 9999.9

Intervalul de setare a fluxului: 0 ~ 1250mL / min

Funcția de corecție: poate menține viteza medie a coloanei în încălzirea căsuței de temperatură a coloanei (numai în cazul coloanei capilare)

Introducere directă

Mod de presiune

Intervalul de reglare a presiunii: 0-1035kPa (echivalent cu 0-150 psi)

Procesul de presiune: 7 etape

Intervalul de setare a raportului de program: -400 ~ 400 KPa / min

Introducere directă

Mod de trafic

Intervalul de setare a debitului: 0 ~ 1250 ml / min

Procedura: 7 puncte

Intervalul de setare a raportului de program: -400 ~ 400 ml / min

Funcția de corecție: poate menține viteza medie a coloanei în încălzirea căsuței de temperatură a coloanei (numai în cazul coloanei capilare)

Supape de modelare

Cutie supapă de căldură de înaltă temperatură: zui mai mult poate controla supapa multi-cale 4, zui înaltă până la 225 de grade

Ionizarea flăcării de hidrogen

Detector

（FID）

Temperatura de utilizare ridicată: 420 ℃

Modalitate: Modalitate dublă

Funcția de aprindere automată: folosind aprindere de clasă militară-industrială, fire de aprindere cu design non-gol, viața de utilizare este de 100 de ori mai mare decât fire de aprindere obișnuită, garanție de 10 ani

Limită de testare: 3,0 × 10^-12g/s (hexaconă)

Zgomot de bază: ≤2 × 10^-14A

Drift de bază: ≤1 × 10^-13A/30 min (2 ore după stabilirea instrumentului)

Intervalul dinamic: 10⁷

Detector de conducere termică

（TCD）

Temperatura de utilizare ridicată: 300 ℃

Mod: Design de fir termic microporos cu două brațe

Sensibilitate: S ≥12000mv.ml/mg (benzen)

Zgomot de bază: ≤10uv

Drift de bază: ≤50uv / 30min

Intervalul dinamic: 10⁵

Capturarea electronică

Detector

（ECD）

Temperatura de utilizare ridicată: 400 ° C

Modalitate: Utilizarea curentului constant Ni63

zui limită mică de testare: ≤1.0 × 10^-13g/s（r-666）

Zgomot de bază: ≤40uv

Linia de bază ≤100uv / 30min

Intervalul dinamic: 10⁴

Lumina flăcării

Detector

（FPD）

Temperatura de utilizare ridicată: 350 ° C

Limita de detectare zui mică: ≤1.4 × 10^-12g/s(P) ，≤5×10^-11g/s(S)；

Zgomot de bază: ≤20uv

Drift de bază ≤50uv / 30min

Intervalul dinamic liniar: ≥10³S，≥10⁴P；

Colectarea datelor

Stația de lucru de cromatografie de rețea anti-control dezvoltată în mod independent pentru colectarea și controlul simultan al datelor cu trei canale (furnizarea unui certificat de autor al software)

Managementul drepturilor

Managementul drepturilor la nivel trei pentru personalul de întreținere, utilizatorii instrumentelor și administratorii echipamentelor

Transferul de date

Utilizând modalitatea de comunicare a portului de rețea, debitul de date este mai rapid, frecvența de strângere de mână bidirecțională este mai mare, sistemul de cromatografie cu proprietate intelectuală complet autonomă are interfața standard MODBUS / TCP, care poate fi ușor acoperită cu DCS

Sensibilitate

1uV*s， Intervalul dinamic: 220

Comunicații în rețea

Suport pentru conexiuni wireless

Funcție fără gardă

Suport pentru diverse funcții necesare pentru monitorizarea online automatizată, cum ar fi auto-pornire, încălzire automată, aprindere automată, flux de deschidere automată a podului, colectare automată a eșantioanelor, prelucrare automată a datelor, ieșire automată a graficelor de tendință a datelor etc.

Calibrare automată

Pentru proiecte personalizate, se pot realiza funcții automate de zero, marș, calibrare zero, calibrare și altele, de asemenea, poate fi calibrată în timp

Securitatea sistemului

Suport complet pentru certificarea FDA-21CFR Part11 (semnături electronice, CV, parolă de utilizator), testarea de adecvare a sistemului (SST) și instrumentele de certificare a sistemului (IQ/OQ)

Procesare în cantitate

Funcția de procesare în lot face ca controlul instrumentului, preluarea automată a probelor, corectarea integrală automată și raportul de ieșire să fie unice, simplificând analiza zilnică obositoare

Comparația datelor

Funcții puternice de post-procesare, comparare a spectrogramului, re-corectare, intrare și ieșire a datelor și alte funcții suplimentare, "Focus Online" poate obține rezultatele analizei online fără a fi nevoie să aștepte până la sfârșitul colectării
